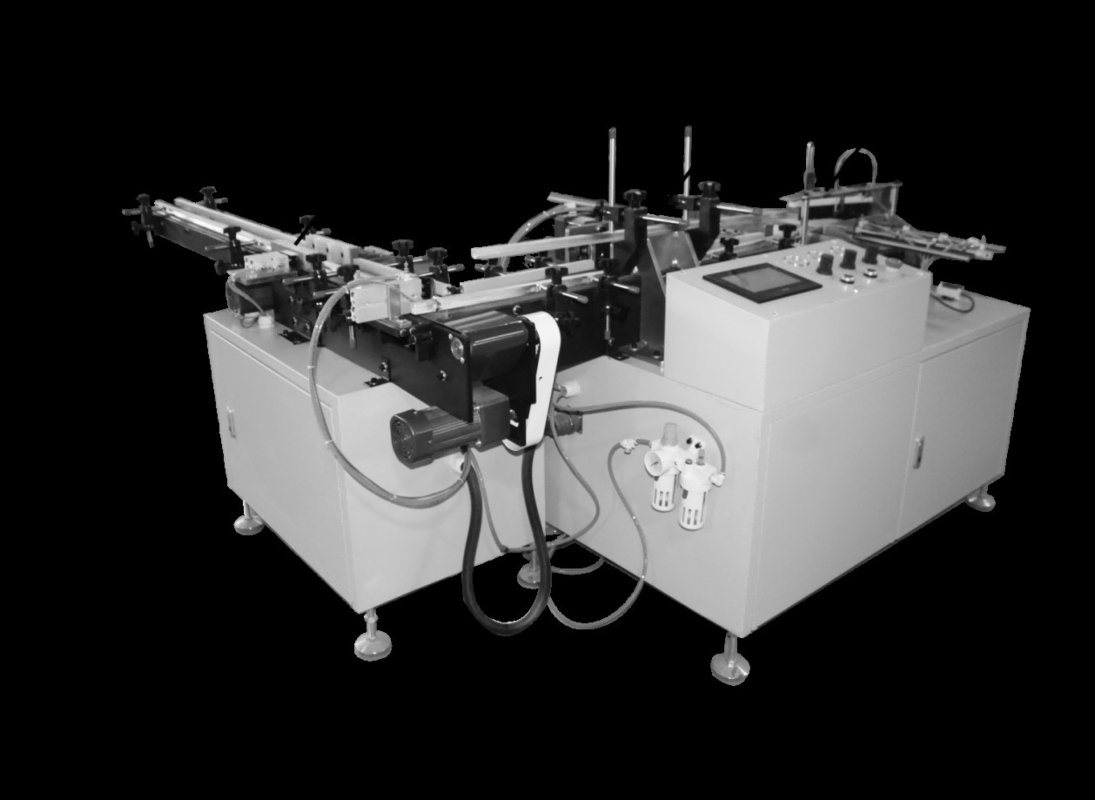

تقلص الحرارة التلقائية التغليف آلة

3.1. المعلمات الفنية الرئيسية

قطر لفة الورق 30-90mm

طول لفة الورق 35-90mm

طول حزام النقل 125 مم

كسر السرعة 125 مرة/دقيقة (كحد أقصى)

سرعة اللكم المسطحة 125 مرة/دقيقة (كحد أقصى)

سرعة حزام النقل 40-500mm/s

حزمة البلاستيك سرعة الدفع 22 مرة/دقيقة (كحد أقصى)

حزمة البلاستيك طول الدفع 30-400mm

الجهد 220 فولت/50 هرتز

وزن الآلة 380 كجم

كسر الجزء

أثناء تشغيل الأسطوانة ، اضغط عليه برفق على لفة الورق ، ويمكن ضبط حجم لفة الورق ،

لفة القسم

قم بلفه عن طريق كسر الجزء المكون من الصافية بعد وصول لفة دفع أسطوانة أسطوانة الأسطوانة في الدوران إلى المقعد المسطح لإعداد لفة الورق لاتسقة.

السلطة الفلسطينيةتينغ صفن

تقوم أسطوانة الرفافة التي تدفع لوحة التدحرجية لإجراء حركة بالمثل ، وسيتم تسطيح الورقة التي يتم دفعها بواسطة أسطوانة المتداول وفقًا للسماكة ، بحيث تتجه نحو الدفعة التالية.

يدفععملجزء

• اسطوانة الدفع واللف

الدليل الخطي للسكك الحديدية على جانبي أسطوانة الإباضة حيث يتم استخدام Soure Soure Puster كدعم لتحسين استقرار البهجة.

• عشية الكشف

تكتشف عين الكشف أن لفة الورق تصل إلى لوحة الدفع والأسطوانة خارج لفة الورق.

• الحرس الورقي

هناك العديد من الثقوب المتصاعدة على لوحة لفة ويمكن تعديل حرس اللف إلى اليسرى اليمين لاختيار موضع تثبيت الثقوب لتغيير عدد اللفات المحولة.

• فرشاة الشعر

فقط اضغط على الفرشاة قليلاً ضد لفة الورق.

مواصفات التشغيل

تعليمات إعداد المعلمة

1. سرعة التسطيح: وقت كل لقطة من الأسطوانة المسطحة ، وكلما زادت القيمة ، وأصغر تردد الإجراء ، والعكس ، كلما ارتفعت التردد ، تم ضبط القيمة الموصى بها على 30 ؛

2. سرعة دفع الورق: الوقت الذي يستغرقه دفع المنتج من الزاوية إلى قسم آخر من حزام النقل بعد كسر الورق. أكبر القيمة ، وأصغر تردد الإجراء. خلاف ذلك ، كلما ارتفع التردد ، يتم تعيين القيمة الموصى بها على 25 ؛

3. سرعة كسر الورق: وقت كل كسر في أسطوانة كسر الورق ، كلما كانت القيمة أكبر ، كلما كانت تردد الإجراء أصغر ، وإلا فكلما ارتفعت التردد ، يتم تعيين القيمة الموصى بها على 30 ؛

تعليمات التشغيل الرئيسية

1. حزمة صف واحد: حزمة صف واحد/مفتاح صف مزدوج ؛

2. شقة مفتوحة: تسطيط الأسطوانة لبدء التبديل ؛

3. تسطيح المفتاح: مستوى الأسطوانة لإغلاق المفتاح ؛

4. كسر الورقة مفتوحة: كسر الأسطوانة الورقية لبدء التبديل ؛

5. إيقاف تشغيل الورق: كسر الأسطوانة الورقية لإغلاق المفتاح ؛

PLC مخطط تحديد نقطة الإدخال/الإخراج

XO: الورق دفع الألياف X1: أصل أسطوانة دفع الورق

x2: مستشعر دفع صف واحدx3:دoubleدفع الصفمستشعر

X4: الألياف التشويش على الورق X6: توقف الطوارئ

Y0: لفة دفع الأسطوانة Y1: أسطوانة التشويش على الورق

Y3: أسطوانة كسر الورق Y4: أسطوانة ترسيخ الورق

3.4. المعلمات الفنية لآلة القطع

3.5 اسم كل مكون

(1) لوحة التشغيل

(2) تعديل الارتفاع العجلة

(3) تقلص الأفلام

(4) تثبيت DELLING DEVICEV

(5) قضيب إصلاح الأفلام القابل للسحب

(6) سحب مقبض القابض للأفلام

(7) رمح دائري

(8) فتحة غشاء انقباضية (أعلى)

(9) نقل الحزام

(10) مفتاح إيقاف الطوارئ

(11) لوحة مثلث فتح الغشاء الانقباضي (أقل)

(12) العين الكهروضوئية

(13) كأس القدم

(14) سكين الختم (العلوي)

(15) سحب المحرك

(16) جمع النفايات

(17) مساكن حامل القطع العليا

(18) قضيب توازن تغذية الفيلم (قابل للتعديل صعودا وهبوطا

لوحة التشغيل

• التبديل الاختياري: التبديل إلى يدوي عند تغيير الفيلم أو ضبطه ، قم بالتبديل إلى تلقائي عند تشغيل الحزمة.
• درجة حرارة الختم الطولية: اضبط درجة حرارة القاطع الطولية.
• درجة حرارة الختم المستعرض: ضبط درجة حرارة القاطع المستعرضة.
• وقت الختم: ضبط الوقت وقت الختم.
• إعداد الطول: P يمر المنتج عبر مفتاح العين الكهربائي إلى قطرة قاطع الختم ، ضوء الإشارة حتى مجموعة الوقت.
• سجل الحصيلة: عرض كمية المنتج.

تعليمات التبديل الرئيسية للاستخدام

• إعداد خط سير

كلما طال الوقت ، كلما كان الجزء الزائد من فيلم الانكماش ، ولن يبدو جيدًا بعد الانكماش. (سوف يسبب فيلم ما بعد الحزمة ما بعد الحزمة الاسترخاء)

ملاحظة: عندما يكون الوقت قصيرًا جدًا ، يكون من السهل قطع سكين الختم والقطع على المنتج ، وعادة ما يكون 0.1-0.5 ثانية (ولكن الوقت مختلف بسبب سمك العبوة)

• عداد

تمر الحزمة عبر مفتاح العين الكهروضوئية ، وعندما ينحدر سكين الختم والقطع مرة أخرى ، سيتم عرض الرقم الموجود على العداد.

*(يتم إعادة تعيين الرقم الموجود على العداد إلى الصفر ، ما عليك سوى الضغط على زر "إعادة تعيين" في الزاوية اليمنى العليا).

(3) مفتاح العين الكهروضوئي المعاكس (مثبت على جانبي حزام النقل)

عندما تمر الحزمة عبر العين الكهربائية ، يعمل STROUPH STERTER ، وينحدر سكين الختم والقطع إلى الختم والقطع.

 تشغيل تسلسل

• بعد تورينج على مفتاح الطاقة ، اضبط درجة الحرارة إلى درجة الحرارة المناسبة ؛ ومع ذلك ، قد يكون هناك بعض الاختلافات بسبب درجة حرارة الغرفة وسمك المواد الخام المستخدمة في سكين طويل 175 درجة مئوية ، سكين قصير 175 درجة مئوية ، وقت الختم 0.8 ~ 1.2 ثانية
• اضبط عرض حزام التغذية وفقًا لعرض الكائن المعبأ ، وضبط ارتفاع لوحة المثلث العلوي لضبط العجلة ، والحفاظ على مسافة سنتيمتر واحد من الكائن.
• حجز العرض هو المسافة بين موضع التوقف للحزمة والخط المركزي لسكين الختم المستعرض. يرجى تعيينه فوق 1/2 من ارتفاع WIP.
• وحدة تحكم وقت التوقف عن التغليف "وقت توقف تسليم الحزام" ، أي خط مركز قطع الختم الطولي ، ومسافة توقف التغليف في ارتفاع 1/2.
• لمنتجات التغليف على ارتفاع 6 سم ، يرجى تعيين طول المواد الخام المحجوزة
• بعد تعيين عرض الحزمة ، يرجى تثبيت فيلم تقلص وفقًا لطريقة تقلص جهاز Film.
• عندما تصل سكين الختم إلى الإعداد ، اسحب المادة الخام لإنهاء الفتحة في الحزام المتزامن التثبيت ، اضغط على مفتاح التحكم اليدوي للختم.
• قم بتشغيل مفتاح العمل وابدأ حزام النقل. يمكن إغلاق المنتجات الموضوعة على أحزمة النقل تلقائيًا.
