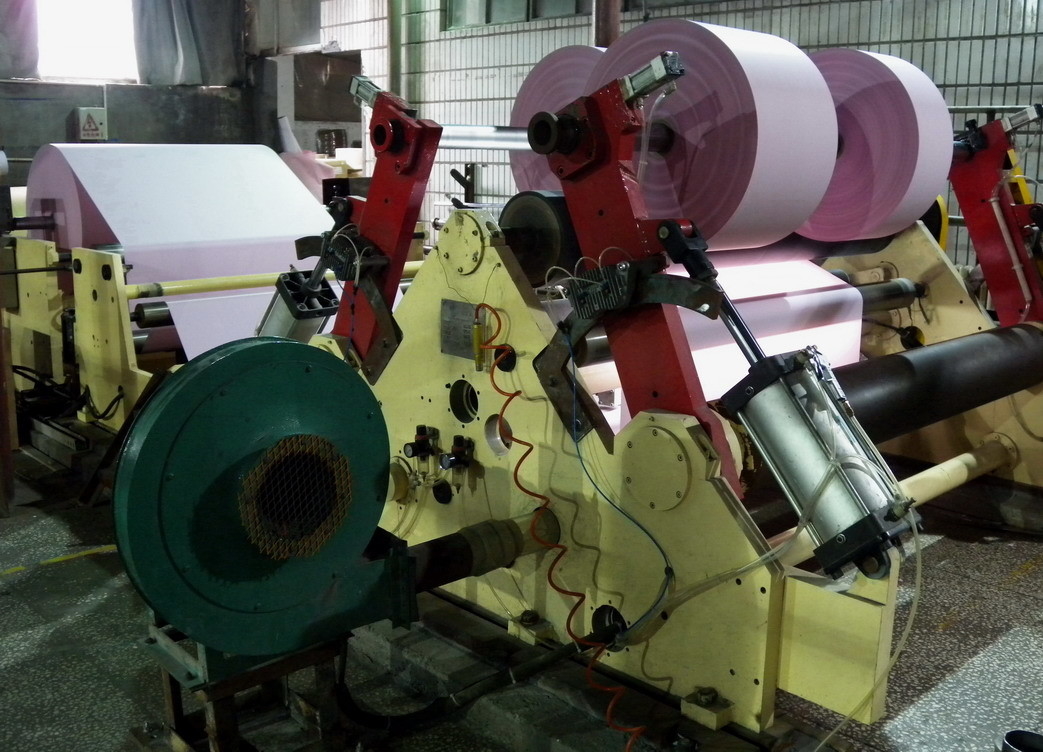

1200mm 250gsm ورق خالي من الكربون جامبو لفة المشقق الترجيع NCR المشقق الترجيع آلة

1200mm ماكس عالية السرعة الكربون ورقة المشقق الترجيع NCR المشقق الترجيع

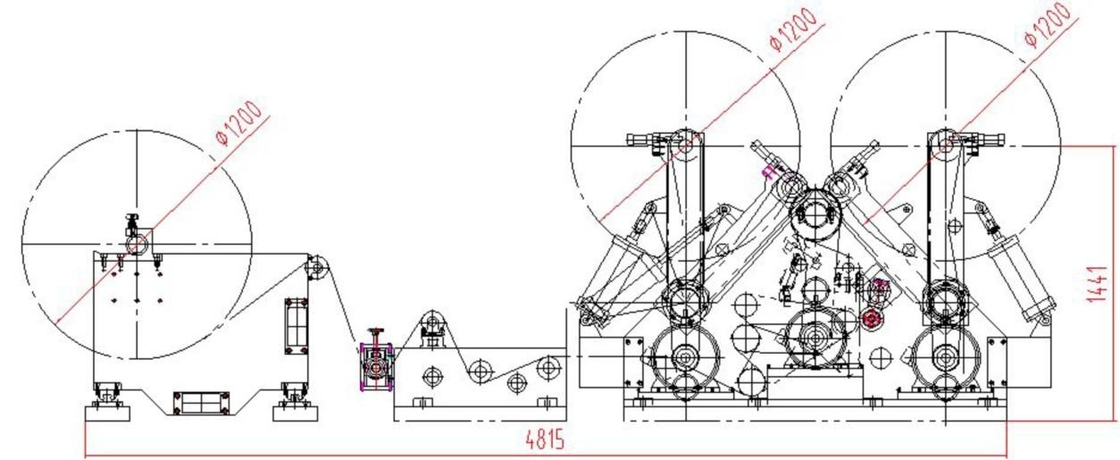

وصف أجزاء الماكينة الرئيسية

1. استرخاء الأجزاء
1) نوع الاسترخاء
موقف واحد مع دليل الويب التلقائي ؛عمود الاسترخاء: 3 "مهاوي هواء مستوردة ، الكمية: 2 قطعة ؛لفة دليل الويب الألومنيوم المصنوعة في نينغبو الصين ؛دليل ويب مستورد مزود بمستشعر كهربائي للصور وصندوق تحكم محلي لتحسين تمركز لفة جامبو ；

2) استرخاء السيطرة على التوتر
استخدم الفرامل الهوائية من محول RE الإيطالي ، SMC E / A من اليابان ، مستشعر التوتر ووحدة التحكم في التوتر من Mitsubishi Japan ، هذه معًا تجعل التحكم في شد الحلقة المغلقة ；
حجم الفرامل: 1520 نيوتن متر ، الكمية: 1 مجموعة.

2. أجزاء الجهاز الرئيسية
1) تشمل هذه المكونات اللوحة السفلية والجدران الجانبية وبكرة الدعم وآلية لفة الرصاص / اللفة الرئيسية وأجزاء القيادة.

2) لفة الويب ، لفة الموزعة ، ولفة التوجيه ، مصنوعة من سبائك الألومنيوم من Ningbo China dia.120mm ، حيث هناك حاجة إلى زاوية التفاف أكبر ، قطر اللفة هو 150mm

3) أسطوانة الرصاص "S" محززة بشكل نموذجي ويتم دفعها من المحرك الرئيسي عبر حزام التوقيت ، حيث لا يتم تحريك أسطوانة الدعم.

كل من أسطوانة الرصاص "S" وأسطوانة الدعم مغطاة بـ PU.من خلال اختيار الصلابة المناسبة لغطاء PU ، من الممكن قطع ورق CFB على هذا الجهاز دون إظهار أي لون / صورة.

قطر أسطوانة التدعيم 270 مم.

تم تجهيز أسطوانة الدعم بلفافة متسابق مغطاة بالمطاط.تتمثل وظيفة أسطوانة الفارس في تثبيت الرصاص الورقي في مكانه أثناء توقف الماكينة أو خيوطها ولتسهيل عملية الخيوط بشكل أفضل.يتم تحميل الأسطوانة بواسطة أسطوانات تعمل بالهواء المضغوط.

4) سكين الحز
تشمل هذه المكونات أعمدة السكين العلوية والسفلية ، وتروس القيادة ، وجهاز إعداد السكين اليدوي ، والسكاكين العلوية والسفلية.

قد يتم ضبط عمود السكين العلوي محوريًا بواسطة جهاز ضبط السكين اليدوي لتعشيق السكاكين العلوية والسفلية.مادة السكين العلوي من الفولاذ عالي السرعة والسكين السفلي هو فولاذ الأداة.يتم تضمين 5 قطع من كل من السكاكين العلوية والسفلية.

5) المحرك الرئيسي هو محرك AC ثلاثي الأطوار يتم التحكم فيه بواسطة العاكس (11kW-6P) والذي تم تركيب مشفر Koyo عليه ، والعاكس من YASKAWA Japan.المحرك الرئيسي يقود لفة الرصاص الرئيسية عبر حزام التوقيت.

6) تم اختبار التوازن الديناميكي لجميع الأسطوانات (لفات مدفوعة أو غير مدفوعة ، أو لفات مطاطية مغطاة).

7) إزالة التشذيب بواسطة منفاخ شفط ، محرك منفاخ: 3 KW

3. ترجيع الأجزاء
1) اللف:
في شروط اللف ، يسمى اللف "اللف المركزي" إذا تم دفع أعمدة الترجيع.إنه "لف سطحي" إذا كانت لفة الورق المعاد لفها ملامسة لأسطوانة الآلة ويتم اللف من خلال قوة الاحتكاك.

في "جهاز إعادة لف وتقطيع السطح المركزي" من الممكن تطبيق كل من تقنيات "إعادة اللف المركزي" و "إعادة لف السطح المركزي".

2) أعمدة الترجيع: 3 مهاوي هوائية مستوردة ، 2 قطعة ، أقصى حمل لكل عمود هواء 1500 كجم.

3) محركات الترجيع (18.5KW-6P): محركان AC ثلاثي الأطوار يتم التحكم فيهما بواسطة العاكس مع جهاز تشفير Koyo ، وعاكس YASKAWA ، وكل عمود ترجيع يتم تحريكه من حزام التوقيت بواسطة محركه الخاص.

يتم التحكم في ضغط التلامس بين أسطوانة الآلة ولفافة الورق المعاد لفها عن طريق صمام تناسبي P / E.يتم التحكم في شد اللف بطريقة مستدقة ، بالإضافة إلى ذلك ، يتم التحكم في ضغط التلامس بشكل متناسب ويمكن الحفاظ عليه ثابتًا بغض النظر عن قطر لفة الورق التي يتم إعادة لفها.

4) طول العد
عندما يقترب طول الترجيع من القيمة المحددة ، سوف تبطئ الآلة وتتوقف تلقائيًا عند الطول المحدد.يتم حساب قطر البكرة وعرضها على الشاشة.

5) عامل تفتق مختلف لدرجات الورق المختلفة لتلبية متطلبات الطباعة.

6) ترجيع مكابح استقرار عمود الترجيع لتثبيت لفات الترجيع.

7) يتم تفريغ لفات الورق المعاد تحميلها من محطات اللف بواسطة رافعة علوية ليتم توفيرها من قبل العميل.

معلومات تقنية

تفاصيل التعبئة

الحزمة العادية هي صندوق خشبي.سيتم تدخين الصندوق الخشبي. إذا كانت الحاوية أضيق من اللازم ، سنستخدم فيلم pe للتغليف أو تغليفه وفقًا لطلب العملاء الخاص

لماذا أخترتنا

تتميز هذه الآلة بخصائص التشغيل البسيط ودرجة عالية من الأتمتة.يتم ضبط جميع المعلمات على أفضل حالة قبل مغادرة المصنع.الشيء الوحيد الذي عليك القيام به هو إدخال بيانات السرعة والتوتر ، ومن ثم يمكن التحكم في الجهاز بالكامل تلقائيًا وفي نفس الوقت.أصبح أكثر وأكثر شعبية في جميع أنحاء العالم.

1) نظام مراقبة الجودة المهنية سيمنز

2) عملية بسيطة

3) درجة عالية من الأتمتة

4) تشغيل المشاريع الرئيسية

5) أكثر من 20 عاما من الخبرة

6) محطة عمل مزدوجة

7) التقويم الفائق

8) قدرة عالية ، استهلاك منخفض
